Kranzle quadro 1200 TST – 19 l/min wody z bębnem na 20 m węża i lancą Turbokiller
Kranzle quadro 1200 TST to trójfazowa myjka wysokociśnieniowa na zimną wodę z najwyższym przepływem w serii quadro: 1140 l/h (19 l/min) przy 30–180 bar. Silnik 1400 obr./min daje moc użyteczną 5,5 kW. Wersja TST ma bęben z 20 m węża w oplocie stalowym, korbę oraz dwie lance: Turbokiller i z dyszą płaską. Do tego zbiornik wody 16 l, zasysanie ze zbiornika z wysokości do 2,5 m, cztery koła z hamulcem i Total-Stop z opóźnionym wyłączeniem.
Dane techniczne quadro 1200 TST
| Parametr | Wartość |
|---|---|
| Ciśnienie robocze | 30–180 bar (3–18 MPa), regulacja bezstopniowa |
| Dopuszczalne nadciśnienie | 200 bar (20 MPa) |
| Wydajność wody | 19 l/min (1140 l/h) przy 1400 obr./min |
| Wielkość dyszy | dysza płaska 2507, lanca Turbokiller 08 |
| Zasilanie | 400 V, 3~, 50 Hz, 12 A, wtyczka CEE 16 A |
| Moc | pobór 7,5 kW, moc użyteczna 5,5 kW |
| Prędkość obrotowa | 1400 obr./min |
| Woda na wlocie | zimna lub ciepła do 60°C, ciśnienie zasilania do 8 bar |
| Zbiornik wody z zaworem pływakowym | 16 l |
| Zasysanie ze zbiornika | z wysokości do 2,5 m, wąż ssący do 3 m |
| Wąż wysokociśnieniowy | 20 m w oplocie stalowym, na bębnie z korbą |
| Złącze lanc | szybkozłącze wtykowe D12 |
| Wymiary z uchwytem | 770 × 570 × 990 mm |
| Masa | 89 kg (pusty zbiornik) |
| Odrzut na lancy | ok. 45 N |
| Hałas | ciśnienie akustyczne LpA 78,7 dB(A), moc akustyczna LWA 93,1 dB(A) |
| Drgania | lanca 1,11 m/s², lanca Turbokiller 2,75 m/s² |
Mobilna myjka z dużym przepływem
quadro 1200 TST łączy największą ilość wody w serii z bębnem na 20 m węża. Myjesz duże powierzchnie i maszyny, a myjkę przestawiasz bez zwijania węża ręcznie. Lanca Turbokiller z dyszą 08 zdejmuje przywarty brud, lanca płaska 2507 spłukuje go szerokim strumieniem.
Zastosowania

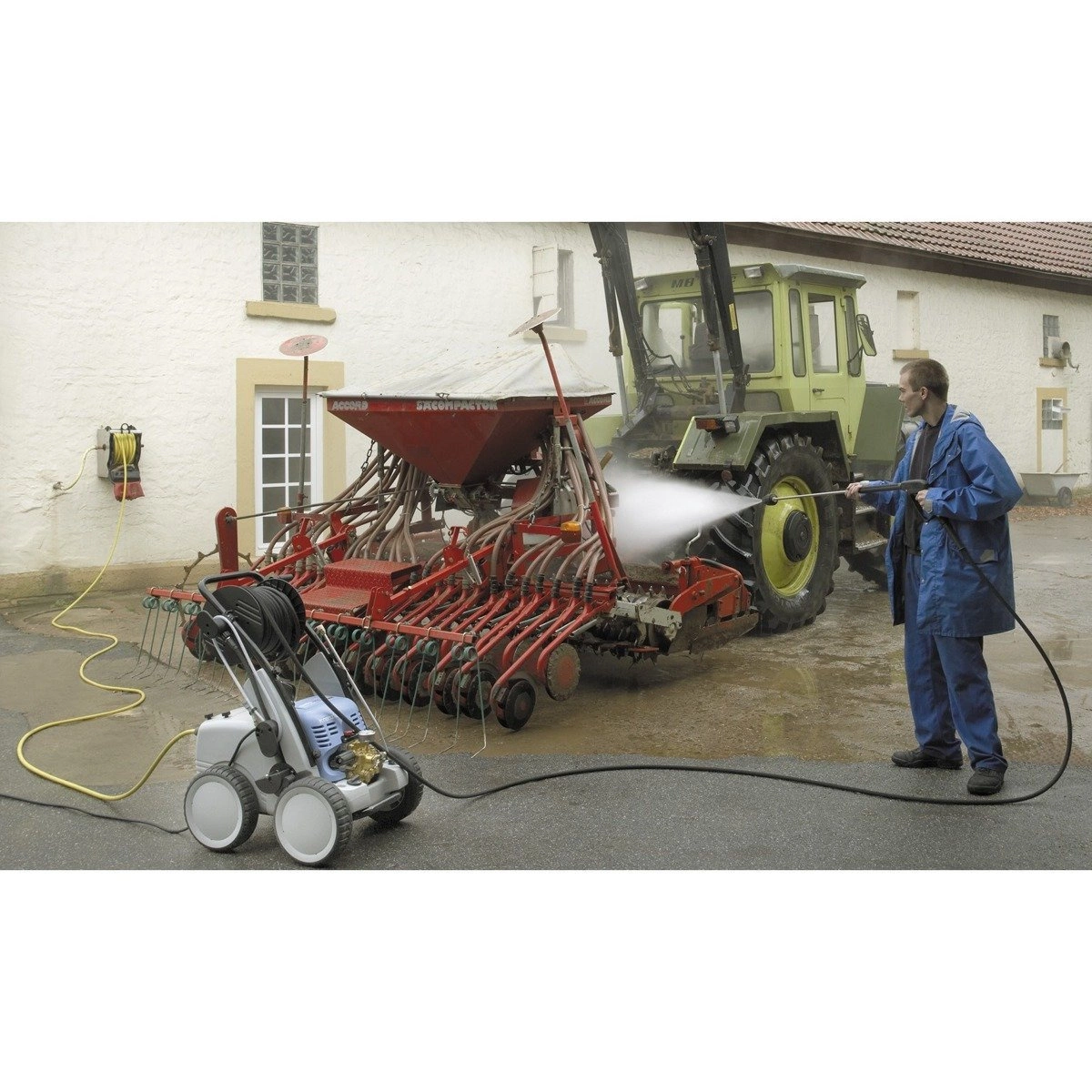

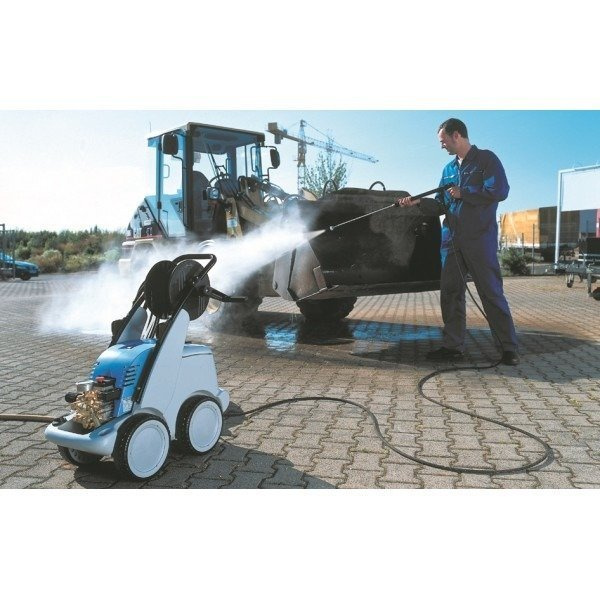

- maszyny budowlane, rolnicze i komunalne, pojazdy i przyczepy,
- place, rampy, hale – duży przepływ szybko spłukuje błoto i piasek,
- firmy, które myją w wielu miejscach i potrzebują 20 m węża,
- mycie ze środkiem pod niskim ciśnieniem – zawór dozujący, pianownica, szczotka.
Co jest w zestawie
- myjka Kranzle quadro 1200 TST z bębnem i 20 m węża w oplocie stalowym,
- korba ręczna ze śrubą mocującą do bębna,
- pistolet z bezpiecznym rozłączaniem i złączem wtykowym,
- lanca Turbokiller z rurą ze stali szlachetnej (dysza 08),
- lanca ze stali szlachetnej z dyszą płaską,
- instrukcja obsługi i wykaz części zamiennych.
Wyposażenie i funkcje
- Pompa Kranzle montowana poziomo, z głowicą ze specjalnego mosiądzu – według producenta do pracy z dużą mocą, także ciągłej.
- Total-Stop z opóźnionym wyłączeniem silnika (38 s).
- Bezpieczne wyłączanie po 20 minutach bez użycia pistoletu.
- Bezstopniowa regulacja ciśnienia i ilości wody pokrętłem.
- Bęben na wąż ze składaną korbą i 20 m węża w oplocie stalowym z zabezpieczeniem Twist Stop.
- Szybkozłącze D12 do lanc i akcesoriów.
- Zasysanie środka myjącego z zaworem dozującym.
- Zbiornik wody z zaworem pływakowym.
- Hamulec postojowy i podwozie z 4 kołami do jazdy po nierównym terenie.
- Zdejmowany uchwyt do prowadzenia – ułatwia transport.
- Duży manometr w obudowie ze stali szlachetnej i ochrona przed uderzeniem.
- System organizacji – uchwyty na lance i pistolet, nawijanie kabla, wyłącznik z lampką i zabezpieczeniem silnika.
quadro 1200 TST, 1200 TS czy NoM?
bęben, wąż 20 m
lanca Turbokiller 08
89 kg
bez bębna, wąż 10 m
lanca z dyszą płaską
83 kg
bęben, wąż NoM 20 m
białe koła
89 kg
bęben, wąż 20 m
lanca Turbokiller 055
89 kg
Wszystkie modele dużej serii: 400 V, 12 A, 7,5 kW.
Wybierz quadro 1200 TST, jeśli potrzebujesz dużo wody i pracujesz w różnych miejscach. Na stałe stanowisko wystarczy quadro 1200 TS. Do hal i jasnych posadzek zobacz quadro 1200 TST NoM. Wszystkie modele: myjki ciśnieniowe bez podgrzewania wody i urządzenia Kranzle.
Jak podłączyć wodę i prąd
Woda. Wąż zasilający według instrukcji: co najmniej 5 m i 3/4". Woda zimna lub ciepła do 60°C, ciśnienie zasilania do 8 bar według wykazu części. Kran musi dawać co najmniej 19 l/min – sprawdzisz to wiadrem z podziałką w ciągu minuty. Do sieci wody pitnej podłączasz myjkę przez zabezpieczenie przed przepływem zwrotnym 410164.
Bez kranu. Po ominięciu zbiornika pływakowego myjka zasysa wodę z wysokości do 2,5 m wężem ssącym 150383 (3 m). Woda musi być czysta i niechlorowana.
Prąd. Gniazdo 400 V CEE 16 A z przewodem ochronnym i wyłącznikiem różnicowoprądowym 30 mA, zabezpieczone bezpiecznikiem 16 A. Instalację wykonuje uprawniony elektryk.
Przedłużacz. Przekrój co najmniej 1,5 mm², przy długości ponad 10 m – co najmniej 2,5 mm². Za długi lub za cienki przewód obniża napięcie i utrudnia rozruch.
Konserwacja
Olej. Pompa mieści 1,0 l oleju przekładniowego Kranzle 400932. Pierwsza wymiana po ok. 50 godzinach pracy, potem co rok albo co 250 godzin. Szary lub białawy olej wymieniasz od razu. Poziom sprawdzasz bagnetem przed każdym uruchomieniem.
Sitko na wlocie wody czyścisz przed uruchomieniem. Złączki wtykowe smarujesz smarem bez kwasów.
Przegląd. Przy użytku w firmie myjkę sprawdza fachowiec co najmniej raz na 12 miesięcy.
Przechowywanie zimą
Odłącz wodę, włącz myjkę i otwórz pistolet, aż pompa wypchnie wodę ze zbiornika – nie dłużej niż minutę na sucho. Instrukcja zaleca wlać do zbiornika środek przeciw zamarzaniu i otworzyć pistolet, aż wypłynie z dyszy. Zimą myjka stoi w pomieszczeniu bez mrozu.
Co warto dokupić
| Akcesorium | Nr Kranzle | W sklepie |
|---|---|---|
| Pianownica z pojemnikiem 1 l, złącze D12 | 135303 | Zobacz |
| Pianownica z pojemnikiem 2 l, złącze D12 | 135313 | Zobacz |
| Podwójna lanca z uchwytem ISO | 12133 | Zobacz |
| Wąż ssący z filtrem i zaworem zwrotnym, 3 m | 150383 | Zobacz |
| Filtr wody 3/4" z dwoma złączami | 133003 | Zobacz |
| Zabezpieczenie przed przepływem zwrotnym | 410164 | Zobacz |
| Osłona przeciwbryzgowa 280 × 190 mm | 132600 | Zobacz |
| Szczotka płaska | 41073 | Zobacz |
| Zestaw do piaskowania na mokro | 41068 | Zobacz |
| Olej przekładniowy Kranzle 1 l | 400932 | Zobacz |
| Zestaw NoM: białe koła i szary wąż do dużej serii quadro TST | 42282 | Zapytaj o dostępność |
| Obrotowa szczotka myjąca, rura 1000 mm | 410507 | Zapytaj o dostępność |
| Lanca do mycia podłoża, 1000 mm | 410755 | Zapytaj o dostępność |
| Myjka do powierzchni Round Cleaner INOX 520 mm | 41812 | Zapytaj o dostępność |
| Wąż do czyszczenia rur 10–30 m | 12550 / 125501–125504 | Zapytaj o dostępność |
Akcesoria podłączasz przez pistolet dopuszczony przez Kranzle.
Specyfikacja




Wtykowy system szybkozłączek z hartowanymi elementami ze stali szlachetnej zapewnia szybkie i całkowicie bezpieczne połączenie pistoletu bezpieczeństwa z lancą.
Aby uniknąć powstawania ciemnych śladów gumowych na delikatnych, jasnych posadzkach:
- koła z oponami z białej gumy,
- wąż wysokociśnieniowy koloru szarego.
